Cómo Hacer un Diagrama de Flujo de un Proceso Industrial

Como especialistas, utilizamos diagramas de flujo para visualizar y mejorar nuestros procesos de producción. Estos diagramas muestran cada paso y decisión, ayudándonos a identificar ineficiencias y optimizar el flujo de trabajo. A continuación, presentamos un ejemplo detallado del proceso desde la recepción de materia prima hasta la entrega del producto final.

Un diagrama de flujo es una representación gráfica de un proceso, que muestra la secuencia de actividades, decisiones y pasos involucrados.

En el contexto de procesos industriales, los diagramas de flujo son herramientas esenciales que nos permiten visualizar y analizar los distintos componentes de un proceso de producción, identificar ineficiencias, y mejorar la comunicación entre los equipos de trabajo.

¿Qué es un Diagrama de Flujo?

Un diagrama de flujo es una representación gráfica que utiliza símbolos estandarizados para representar los diferentes pasos de un proceso. Estos símbolos incluyen rectángulos para actividades o tareas, rombos para decisiones, óvalos para el inicio y fin del proceso, y flechas para indicar la dirección del flujo.

Básicamente, esta representación gráfica facilita la comprensión y la gestión de procesos complejos, asegurando que todos los involucrados tengan una visión clara y compartida del proceso.

Importancia y Utilidad en los Procesos Industriales

En los procesos industriales, la importancia de los diagramas de flujo radica en su capacidad para:

  1. Mejorar la Eficiencia: Al visualizar cada paso del proceso, podemos identificar cuellos de botella, redundancias y áreas de mejora. Esto nos permite optimizar el flujo de trabajo, reducir tiempos de producción y minimizar costos.
  2. Facilitar la Comunicación: Un diagrama de flujo estandarizado ayuda a todos los miembros del equipo, desde operarios hasta gerentes, a entender el proceso de manera uniforme. Esto es especialmente útil en la capacitación de nuevos empleados y en la transferencia de conocimientos.
  3. Apoyar la Toma de Decisiones: Al incluir puntos de decisión, los diagramas de flujo nos permiten prever diferentes escenarios y planificar respuestas adecuadas, mejorando así la capacidad de toma de decisiones informadas.
  4. Asegurar la Calidad: Documentar y estandarizar los procesos ayuda a mantener la consistencia y la calidad del producto final, cumpliendo con las normativas y estándares de la industria.
  5. Facilitar la Documentación: Los diagramas de flujo son una herramienta fundamental en la documentación de procesos para auditorías, certificaciones y cumplimiento de regulaciones.

Símbolos Comunes en los Diagramas de Flujo

  • Óvalo (Inicio/Fin): Indica el comienzo o el final de un proceso.
  • Rectángulo (Proceso): Representa una actividad o tarea que se lleva a cabo.
  • Rombo (Decisión): Indica un punto donde se debe tomar una decisión, con ramas para las distintas opciones.
  • Flechas (Flujo de Dirección): Muestran la dirección del flujo de proceso.
  • Paralelogramo (Entrada/Salida): Utilizado para mostrar entradas de datos o materiales y salidas de resultados o productos.
  • Círculo (Conector): Se utiliza para conectar partes del diagrama que no están directamente conectadas.

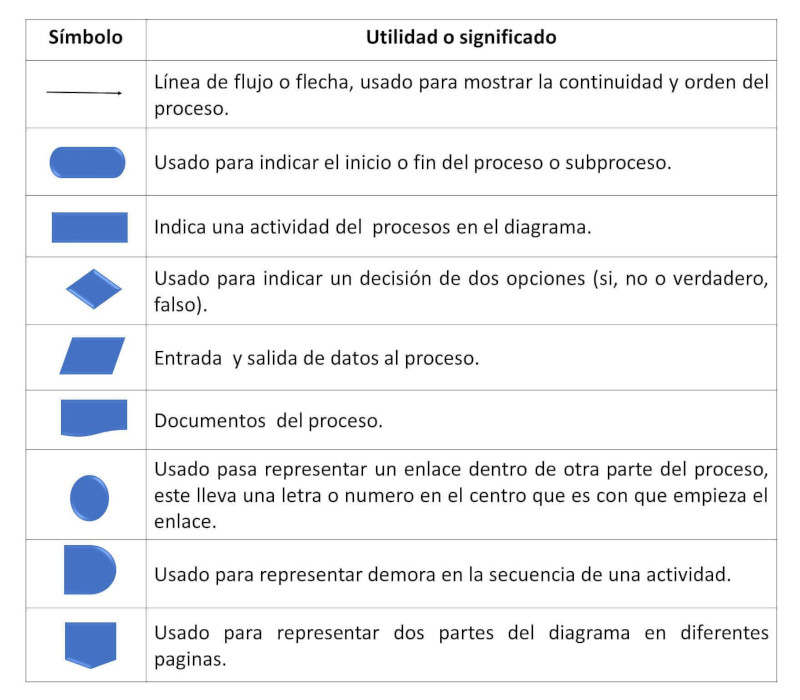

Otros símbolos, los podemos visualizar en la siguiente imagen:

simbologia de un diagrama de flujo

Pasos para Crear un Diagrama de Flujo de un Proceso Industrial

  1. Definir el Alcance del Proceso: Identificar el inicio y el fin del proceso que queremos diagramar.
  2. Listar las Actividades: Anotar todas las actividades y pasos involucrados en el proceso.
  3. Identificar Decisiones Clave: Marcar los puntos donde se toman decisiones que afectan el flujo del proceso.
  4. Organizar las Actividades: Colocar las actividades en secuencia lógica.
  5. Dibujar el Diagrama: Usar los símbolos estandarizados para representar cada paso y conectarlos con flechas que indican el flujo.
  6. Revisar y Validar: Verificar el diagrama con todos los involucrados para asegurar que sea preciso y completo.
  7. Actualizar y Mejorar: Revisar periódicamente el diagrama para incorporar mejoras y cambios en el proceso.

Ejemplo de un Diagrama de Flujo de un proceso industrial

Vamos a imaginar que estamos diseñando un diagrama de flujo para el proceso de fabricación de un determinado producto en una planta:

Gráficamente, se vería de la siguiente manera:

Ejemplo del Diagrama de flujo de un proceso Industral

Explicación del Diagrama de Flujo:

  1. Recepción de Materia Prima: Se recibe la materia prima en la planta.
  2. Inspección de Materia Prima: Se inspecciona la materia prima para verificar su calidad.
    • Decisión: Si la materia prima no es aceptable, se rechaza y se devuelve al proveedor.
  3. Almacenamiento de Materia Prima: La materia prima aceptada se almacena adecuadamente.
  4. Preparación de Materia Prima: La materia prima se prepara para el proceso de producción.
  5. Inicio del Proceso de Producción: Se inicia el proceso de producción.
  6. Operación 1: Mezclado: Se mezcla la materia prima.
    • Decisión: Si la mezcla no es homogénea, se ajusta la mezcla.
  7. Operación 2: Moldeado: La mezcla homogénea se moldea.
    • Decisión: Si el moldeado no es correcto, se repite el moldeado.
  8. Operación 3: Curado: El producto moldeado se somete a un proceso de curado.
    • Decisión: Si el curado no está completo, se prolonga el curado.
  9. Operación 4: Inspección Final: Se realiza una inspección final del producto.
    • Decisión: Si el producto no es conforme, se ajusta el producto.
  10. Empaque y Almacenamiento: El producto conforme se empaca y se almacena.
  11. Despacho: El producto empaquetado se despacha.
  12. Entrega al Cliente: El producto se entrega al cliente.
    • Decisión: Si el cliente no está satisfecho, se gestionan los reclamos y se realizan ajustes.
  13. Cierre del Proceso: Se cierra el proceso.
  14. Fin: Fin del proceso.

Este diagrama de flujo muestra el recorrido completo desde la recepción de la materia prima hasta la entrega del producto al cliente, incluyendo las decisiones clave y las acciones necesarias en cada paso.
